En sistemes petits-de terra actuals, les falles de-una sola fase-a-a terra són el tipus més comú. A diferència dels sistemes sòlidament connectats a terra, aquestes fallades produeixen molt poc corrent de curt-circuit, de manera que els relés de protecció no s'accionen immediatament. La línia pot continuar funcionant amb la falla durant una o dues hores. Aquesta capacitat de superar la falla sovint dóna als usuaris una falsa sensació de seguretat. Però si treballeu en la fabricació de precisió, centres de dades, proves de xips o equips energètics nous, aquest tipus de falla requereix una atenció seriosa.
Un cop una sola fase es posa a terra, la tensió de les dues fases sense errors augmenta fins a la línia completa-a-nivell de línia-1,732 vegades la tensió de fase normal. En un sistema de 10 kV, la tensió de fase és poc inferior a 6 kV en condicions normals. Després de la falla, aquestes dues fases salten a gairebé 10 kV. I aquesta sobretensió no s'esvaeix; roman fins que s'elimina la falla. L'aïllament intern dels equips envelleix molt més ràpidament sota una tensió contínua d'alta tensió. Una terminació de cable o bobinat de motor que podria funcionar de manera fiable durant més de deu anys pot fallar en uns mesos.
Les falles de terra d'arc intermitent empitjoren les coses. Quan el corrent de terra és inestable, l'arc s'apaga i torna a disparar-. Cada re-toc desencadena oscil·lacions d'alta-freqüència i genera sobretensions de commutació de tres a quatre vegades la tensió normal. Aquestes ones de sobretensió viatgen al llarg de la línia sense cap objectiu fix-semplement arriben allà on l'aïllament és més feble. No és estrany veure com una terminació de cable s'enfila cap a terra i, després, un bobinatge del motor falla a diversos centenars de metres de distància. Aquest és l'efecte destructiu acumulat de la sobretensió.
Per a les línies de producció plenes d'electrònica de potència, hi ha una altra capa de problemes. El desequilibri de tensió i la distorsió harmònica fan que les unitats i els servocontroladors interpretin malament la condició de la xarxa. A l'extrem suau, obteniu alarmes molestes i parades no planificades. A l'extrem sever, la tensió del bus de CC surt del rang i els mòduls d'alimentació fallen directament. Aquests dispositius són inherentment sensibles a la qualitat de l'energia, i l'augment de tensió més la distorsió de la forma d'ona és una condició d'entrada inacceptable per a ells.
Ara, com tractar-ho amb eficàcia. La prioritat és trobar i aïllar l'alimentador defectuós de manera ràpida i precisa.

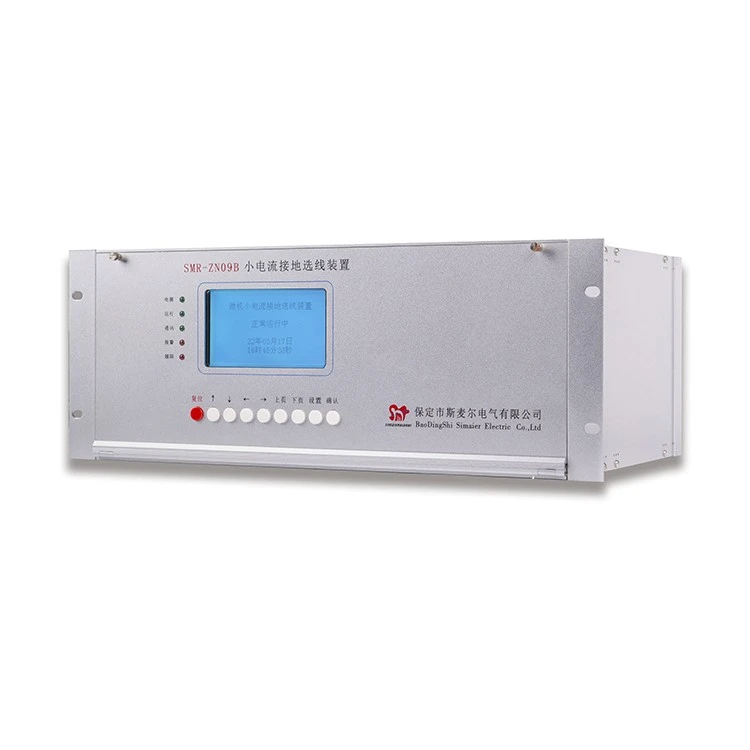

El veritable maldecap amb els sistemes petits-actuals connectats a terra no és la magnitud de la falla-és que no es pot saber immediatament quina línia té una fallada. L'enfocament tradicional es basa en activar manualment els alimentadors d'un en un, cosa que pertorba molt la producció contínua. Avui podeu resoldre-ho amb transformadors de corrent de seqüència zero-combinats amb un relé de selecció d'alimentadors o mitjançant la implementació de terminals de control de la qualitat de l'energia.
Des de l'equip que proporcionem, el focus es centra en dues coses. En primer lloc, l'adquisició de corrent de seqüència zero-d'alta-precisió zero captura el component transitori feble en el moment de la falla a terra. Això és molt més fiable que confiar en criteris d'estat estacionari-. En segon lloc, la selecció d'alimentadors s'integra directament a l'analitzador de qualitat d'energia. L'augment de tensió, els canvis de passos harmònics i la direcció del corrent de seqüència zero-s'alineen tot el temps- en el mateix eix de temps. Això proporciona una precisió d'ubicació{10}}de falla molt més alta que un relé de selecció autònom.
Un cop identificat l'alimentador avariat, podeu fer que un interruptor l'elimini automàticament o configureu alarmes per etapes perquè l'equip d'operacions pugui programar una parada controlada en lloc de deixar caure un autobús sencer. Per a les línies sensibles a la tensió-, podeu afegir un dispositiu de correcció de caigudes/onades de tensió amb emmagatzematge d'energia per compensar les caigudes i les inflors en uns mil·lisegons-comprant temps per esborrar l'error.
